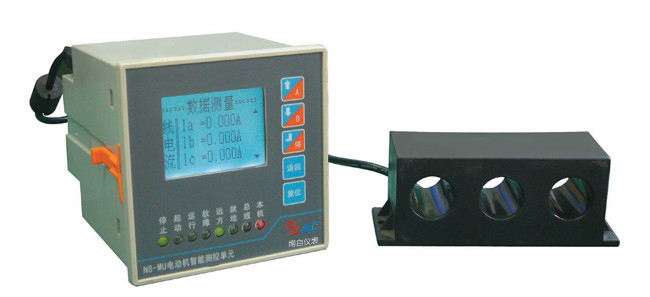

电动机智能测控装置
N8-MU系列电动机智能测控装置是将电动机测量、保护、控制、通讯等功能集于一体，可取代热继电器、电流互感器、中间继电器、变送器等常规电器元件。为三相交流电动机提供全面可靠的保护。产品广泛应用于电力、化工、冶金、煤炭、水泥、造纸等领域，运行稳定可靠。
特点
装置具有过载、过热、外部故障、堵转、断相、缺相不平衡、欠压、过压、欠功率、接地或漏电等保护功能，所有保护功能可同时设置报警值和动作值，也可分别设置启用和禁用
可编程开关量输入、继电器输出，满足现场不同保护控制要求
可选择测量量中的任意两路进行4~20mA模拟量输出
采用高性能高亮度点阵液晶显示屏，人机界面有好，且支持中英文显示
技术参数
|
输入参数
|
|
额定输入电流
|
5A、25A、50A、100A、150A、200A
|
|
电流测量范围
|
（1%~1000%）额定输入电流
|
|
额定输入电压
|
220V、380V
|
|
电压测量范围
|
（10%~120%）额定输入电压
|
|
额定输入频率
|
50Hz
|
|
相位测量范围
|
0～90°
|
|
测量准确度
|
电流、电压：0.5% 功率：1% 电能：2%
|
|
辅助工作电源
|
|
额定电源电压
|
AC220V、AC110V、DC220V、DC110V
|
|
允许偏差范围
|
-20％～＋10％
|
|
允许频率变化范围
|
50Hz/60Hz(±0.5Hz)
|
|
功率消耗
|
≤5W（直流额定）
|
|
工作环境
|
|
环境温度
|
-10℃～+55℃
|
|
存储温度
|
-25℃～+70℃
|
|
大气压力
|
70kPa～106kPa
|
|
开入量
|
|
供电方式
|
内部供电、外部供电
|
|
供电电压
|
DC24V、DC220V、AC110V、AC220V
|
|
过载能力
|
|
10倍额定电流
|
可正常工作–持续
|
|
模拟量输出
|
|
模拟量输出参量
|
可选电流、电压、功率因数、频率等中任意一路
|
|
电能脉冲输出参量
|
1000pulse/1kWh（默认）
|
|
电能脉冲输出方式
|
光耦（默认）、继电器（可选）
|
|
精度
|
电流、电压：0.5% 功率：1% 电能：2%
|
|
控制继电器输出
|
|
输出容量
|
AC250V 10A （阻性）/ DC30V 10A（阻性）
|
|
最大断开电压
|
AC400V DC125V
|
|
最大断开能力
|
4000VA
|
|
信号继电器输出
|
|
输出容量
|
AC250V 1A（阻性）/ DC30V 1A（阻性）
|
|
最大断开电压
|
AC300V DC110V
|
|
最大断开能力
|
1000VA
|
|
安全试验
|
|
绝缘电阻试验
|
500MΩ /DC 500V
|
|
介质强度试验
|
2kV,50Hz,1min
|
|
冲击电压试验
|
5kV（峰）,1.2/50uS, 0.5J 正反各3次，间隔5s
|
|
EMC电磁兼容
|
|
电快速瞬变脉冲群抗扰度:（GB/T17626.4－1999）
|
严酷等级为Ⅳ级
|
|
浪涌（冲击）抗扰度:（GB/T 17626.5－1999）
|
严酷等级为Ⅳ级
|
|
脉冲群磁场抗扰度:（GB/T 17626.9－1998）
|
严酷等级为Ⅳ级
|
|
静电放电抗扰度:（GB/T 17626.2－1998）
|
严酷等级为Ⅳ级
|
