产品概述
N2系列数字显示表能精确测量及显示各类电压、电流、功率、电能、频率、功率因数、等电参量，并且能通过传感器测量显示各类温度等非电参量。该系列产品可根据不同用户的需求，有现场设定显示量程，整定标度的功能；有继电器控制输出，标准模拟量输出、数字信号输出功能。
主要特点
数码管显示，清晰、明亮
采用先进稳定可靠的电路设计和专用的电路芯片，超线性的传感器和高精度的阻容器件
高精度，低功耗，转换线性好，稳定性好
外壳采用高强度阻燃材料压制，外型新颖美观；显示面板透视性好
采用端子接线，接线方便连接安全可靠；
使用场合
使用于电力、石化、冶金、煤炭、铁路、建筑等领域的电力监测、过程控制和工业自动化中
产品

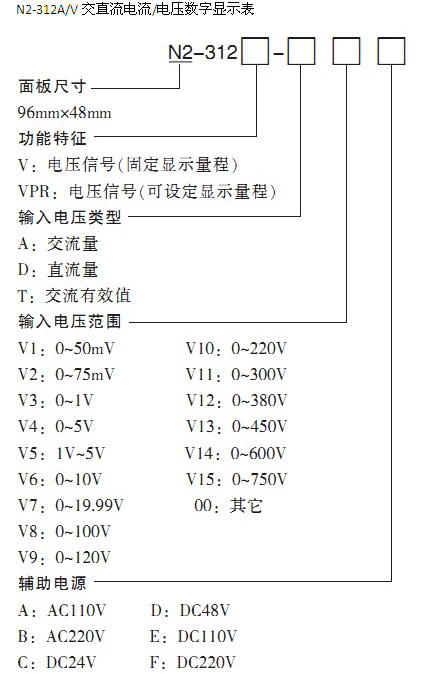

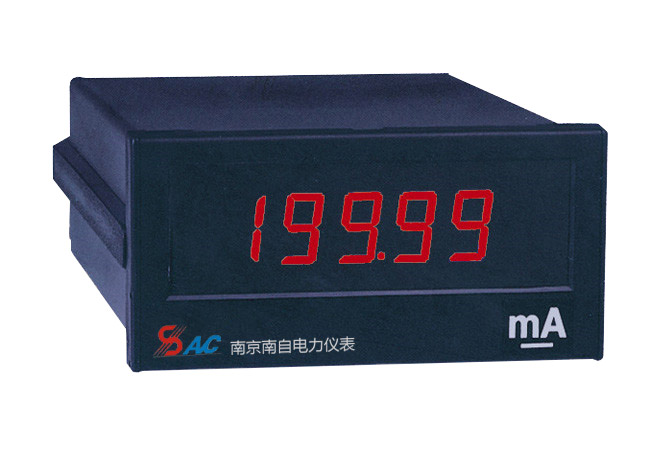

N2-312A/V交直流电流/电压数字显示表

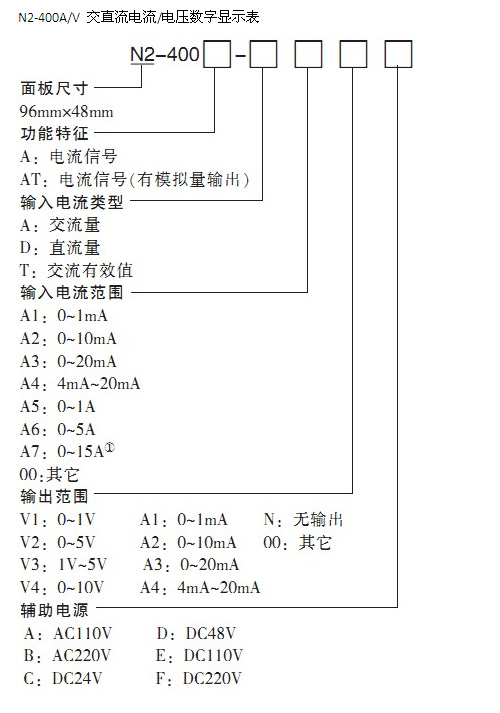

N2-400A/V交直流电流/电压数字显示表

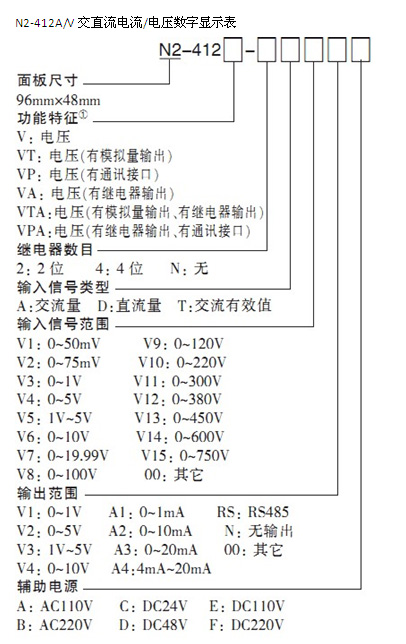

N2-412A/V 交直流电流/电压数字显示表
N2-400W有功功率数字显示表

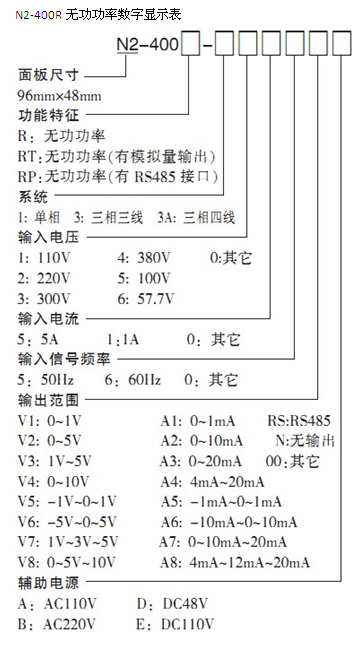

N2-400R无功功率数字显示表
N2-312P功率因数数字显示表
N2-400F频率数字显示表
N2-312T温度数字显示表

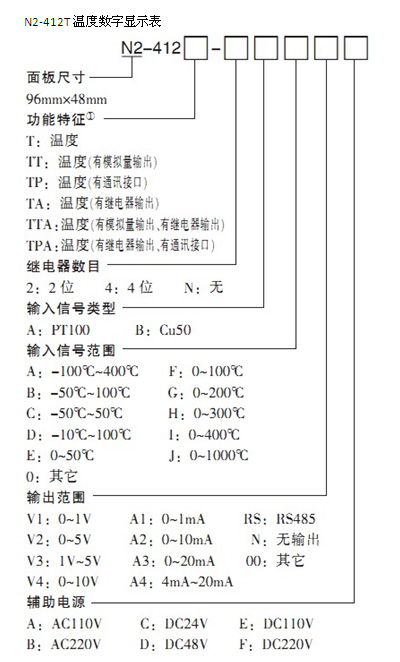

N2-412T温度数字显示表

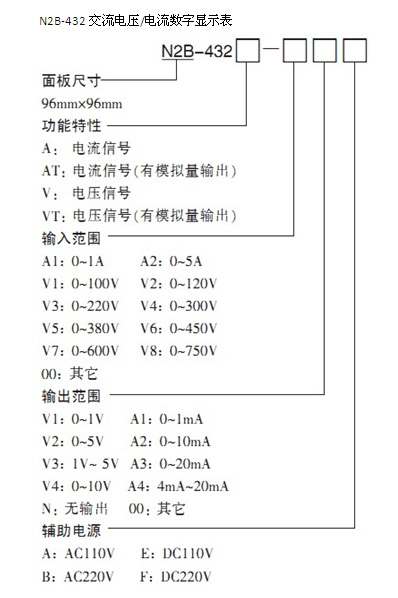

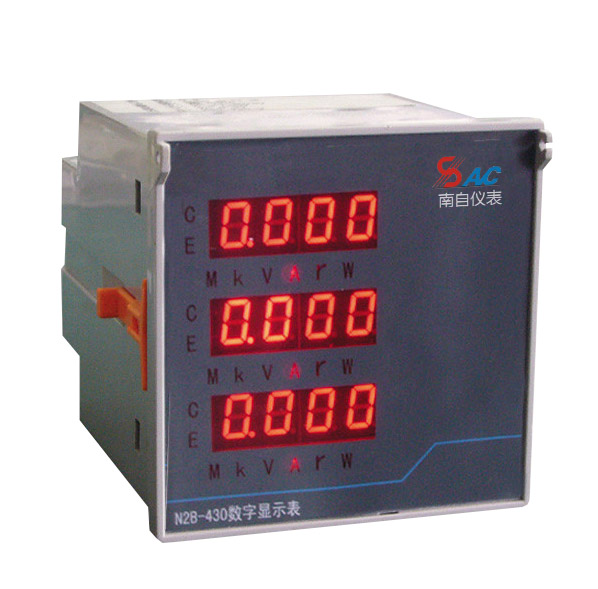

N2B-432交流电压/电流数字显示表
技术参数
|
技术参数
|
性能指标
|
|
等级指数
|
0.1级、0.2级、0.5级、1.0级
|
|
数码显示
|
红色高亮数码管显示14.2mm(0.56′′)H
|
|
测量方式
|
A/D转换
|
|
显示方式
|
动态刷新方式
|
|
正常工作环境温度
|
0～+45℃
|
|
极限工作环境温度
|
-10℃～+60℃
|
|
相对湿度
|
≤93%
|
|
输入负荷
|
电压
电流
频率类
|
电压信号输入阻抗不小于1MΩ
|
|
直流电流输入阻抗不大于100Ω
|
|
交流电流输入阻抗不大于0.1Ω
|
|
电压输入大于450V时，输入阻抗不小于3MΩ
|
|
功率
功率因数
电能类
|
电压输入回路不大于0.5VA/相
|
|
电流输入回路不大于0.1VA/相
|
|
允许过输入
|
电流
|
3倍额定可持续，10倍额定30s，20倍额定1s
|
|
电压
|
750V可持续
|
|
输出阻抗
|
直流电压输出阻抗：≤0.05Ω
|
|
直流电流1mA输出阻抗：≥20MΩ
|
|
直流电流10mA、20mA输出阻抗：≥5MΩ
|
|
输出负载能力
|
直流电压输出负载能力：≥500Ω；若为直流辅助电源则≥1kΩ
|
|
直流电流1mA输出负载能力：0~10kΩ
|
|
直流电流10mA输出负载能力：0~1kΩ
|
|
直流电流20mA输出负载能力：0~500Ω
|
|
输出极限值
|
直流电压输出极限值为14.5V
|
|
直流电流输出极限值为40mA
|
|
辅助电源
|
AC220V±15% 、AC110V±15% (50Hz±5%)
|
|
DC24V、DC48V、DC110V、DC220V±10%、
|
|
辅助电源功耗
|
交流电压、交流电流、频率、温度显示表电源功耗不大于3VA
|
|
有功功率、无功功率、功率因数、电能显示表电源功耗不大于4.5VA
|
|
模拟量输出
|
响应时间
|
输出响应时间不大于400ms
|
|
纹波分量
|
模拟量输出信号中最大纹波含量与基准值之比乘以100不应超过等级指数的两倍
|
|
介质强度
|
输入/输出/电源/外壳相互之间AC 2kV/1min
|
|
绝缘电阻
（参比条件）
|
DC500V≥450MΩ输入/输出/电源/外壳相互之间
|
|
冲击脉冲
|
符合GB/T 13850-1998中6.20规定1.2/50μs5kV
|
选型指定事项

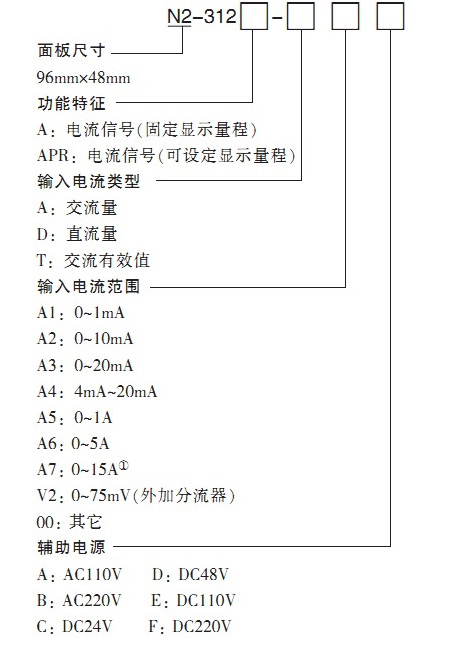

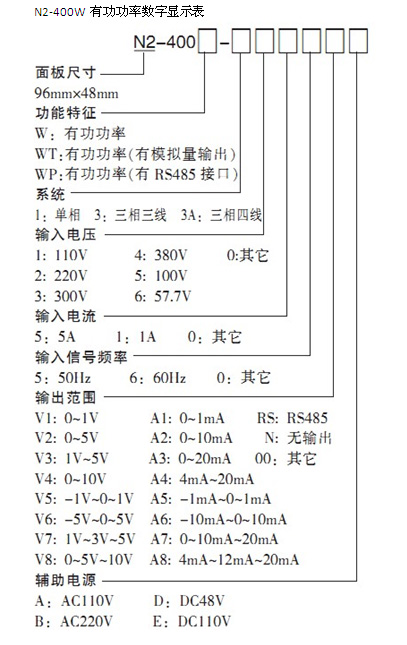

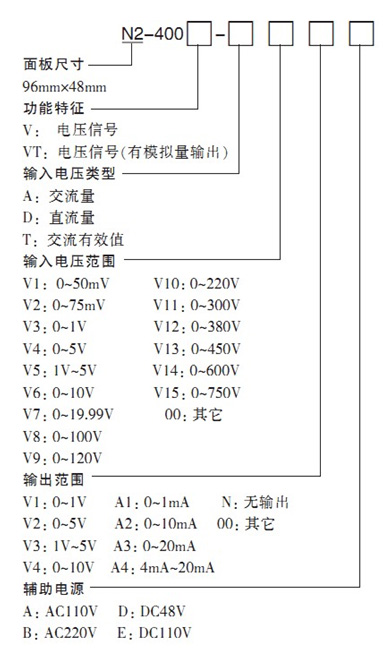

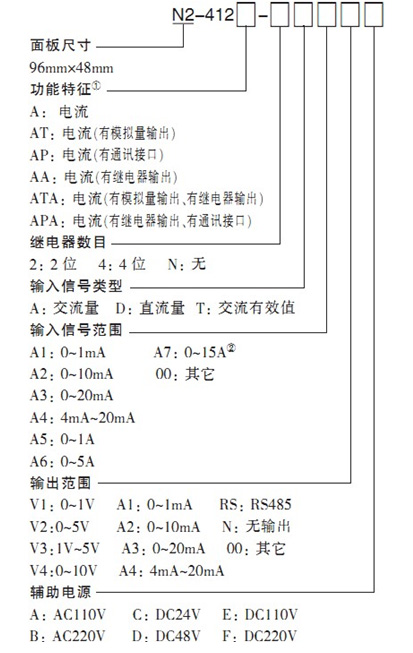

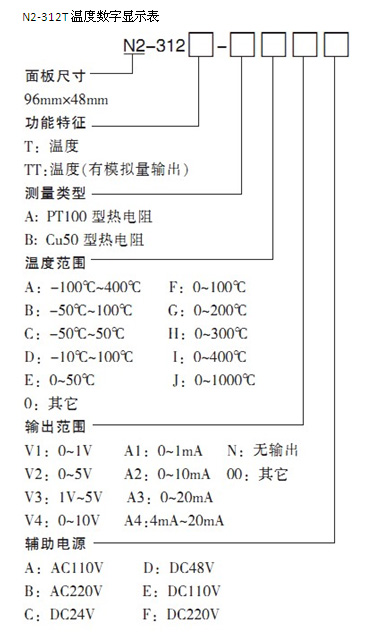

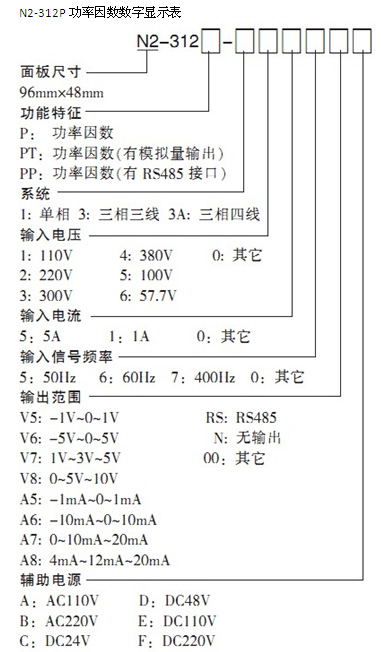

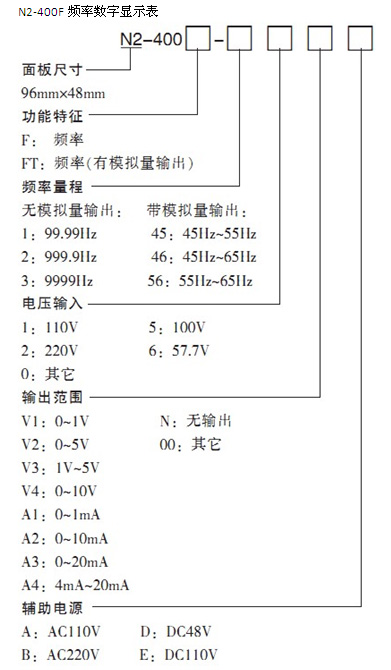

.jpg)
