智能电力测控仪表具有精确的电力参数测量、完善的数据分析能力，可编程遥控报警，可编程模拟量输出，可编程开关量输入，最大/最小值记录，分次谐波测量等功能；适用于各类智能配电系统、智能开关盘柜、配电自动化系统、智能建筑系统，企业内部电能量测量、管理考核。

概述
        N2B-600系列智能电力测控仪表是一种具有可编程测量，显示，数字通讯和变送器输出的多功能电力测控仪表。能够测量线路电压、电流、有功功率、无功功率、实在功率、功率因数、频率等电力参数。

主要特点
测量三相电压、电流、功率、功率因数、频率
支持开关量输入、继电器输出、模拟量输出
安装简便、盘面安装配备2个安装卡子，无需工具
易读的大液晶显示屏，同时可显示5行数据
直观显示，圆饼图指示满负载率
多种预定值报警
标准RS485通讯接口，Modbus通讯规约方便后台系统数据采集

技术参数
输入、输出信号
交流电压
电压互感器
输入范围：相电压8V~264V，线电压8V~456V
负荷：<0.2VA
满量程：120%
精度：0.2%
交流电流
电流互感器：二次侧5A（或1A可选）
负荷：<0.2VA
过负荷：2倍额定值连续10倍30s，20倍1s
满量程：120%
精度：0.2%
输入频率范围
频率：45-65Hz
开关状态输入（可选）
光隔离电压：空接点、AC220V、DC220V、DC24V
开关状态输入量：8路
继电器输出：（可选）
数量： 4路
类型：空接点
最大开关电压：AC 277V
最大开关电流：10A
输出方式：常开
电能脉冲输出：（继电器第4路输出默认为电能输出）
输出类型：光耦
脉冲常数：1000imp/kwh
模拟量输出：（可选）
电流输出：4-20mA
输出阻抗：500Ω
输出端：2组（可选择，可设定）
基本误差：±0.5%
通讯
接口类型：RS485
通讯协议：Modbus-RTU
波特率：1200-38400（可设定）
地址范围：1-255（可设定）
数据格式： N,8,2/O,8,1/E,8,1/N,8,1
并联限制：32台以上需接信号中续器
适用环境
正常工作温度：-10oC～55oC
存 储  温 度：-25oC～70oC
最 大  湿 度：RH95%不结露
外形尺寸和重量
外形尺寸：96mm×96mm×134mm
重    量：0.5kg
电源
辅助电源： AC 85-265V  50/60Hz
           DC 100-250V
功耗：<5W

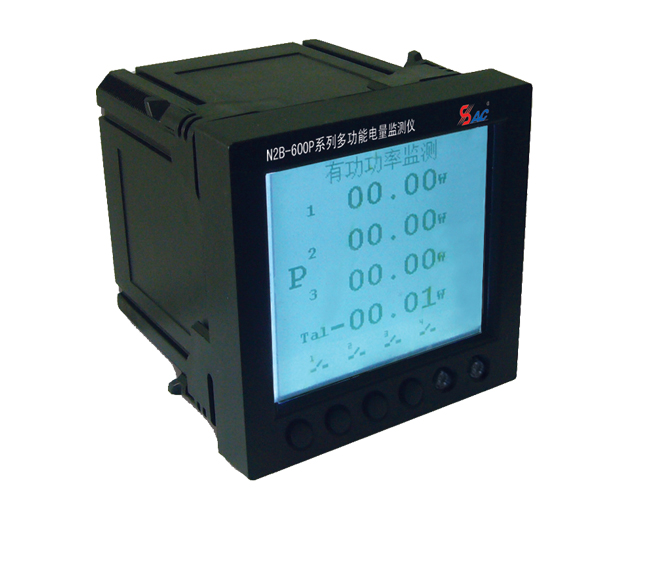

        N2B-600P系列智能电力测控仪表是一款“万能”网络仪表，可提供监测电气设备所需的各种测量功能包括电压、电流、有功功率、无功功率、频率、电能等。可通过扩展不同的模块，满足各种场合的复杂需求。

主要特点
精确的电量测量，最大精度可达0.2级
电能量计量功能，具有有功、无功电能脉冲输出功能
支持谐波2~31次谐波测量及谐波率分析。
安装简便，盘面安装配备四个安装卡子，无需工具
采用易读的大点阵式液晶显示屏，显示内容丰富。

技术参数
