概  述
        南京南自电力仪表有限公司根据PC回路设计特点，研制了新一代集测量、控制、通讯、辅助保护为一体的高性能的数字式智能PC测控装置。传统的设计方案中，PC回路的主要供电设备-框架式断路器一般都配有功能完善的智能脱扣器或电子脱扣器，但由于结构尺寸和产品功能格局的限制，较少考虑装置控制功能、监测功能、联锁逻辑功能的合理性和完善性，使得二次回路中设计方案众多且电路复杂，导致了设计效率低下，用户现场维护工作量较大，同时出现设备与技术发展不相匹配的被动局面。

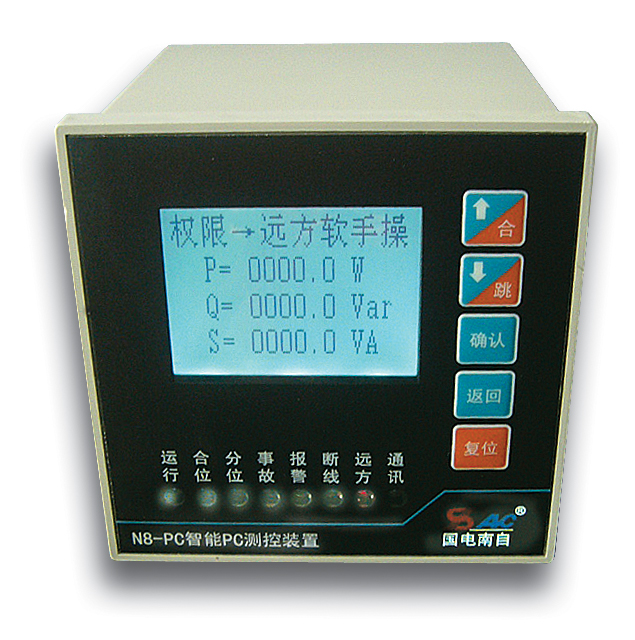

        N8-PC智能PC测控装置的推出，取代了传统的测量仪表、合跳闸按钮、转换开关、指示灯等多种二次分立元件，并且节省了大量二次电缆，使设计方案简单且标准化，降低了安装和使用成本。

主要特点
※采用先进的高性能工业级双微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；
※可同时测量三相电流、三相电压、正负零序电压、正负零序电流、有功功率、无功功率、视在功率、有功/无功电能及频率等；
※可以灵活实现三地控制方式转换，对框架断路器和塑壳断路器（配电动操作机构）进行分合闸操作；
※具有低电压保护、过电压保护、接地保护（大、小电流接地系统）功能，并可选择输出于报警或跳闸；
※可实现断路器异常监视、PT断线监视、跳合闸回路断线检测，并通过LED指示；
※记录16次故障发生的时刻及相关信息；
※采用中文液晶显示器，直观显示和指示各种参数、信息和状态；
※多路继电器输出功能，7只继电器输出，其中2只控制继电器，5只信号继电器；
※可通过输入10路的开关量输入，满足现场开关量的采集并完成各种控制功能。
※标准通讯接口，Modbus-RTU通讯协议，可选择双通讯接口；
※变送功能强大，可选多种电量（电流、电压、功率等），转换成（4～20）mA模拟量输出，且范围可调。

使用场合
        产品主要与框架断路器、塑壳断路器（配电动操作机构）等配合，用于馈线、分支、母线分段等回路的辅助保护和测控，可以组屏安装也可以就地安装到开关柜。产品可广泛应用于电力、化工、冶金、市政、煤炭等众多领域，运行稳定可靠。

技术参数
1  工作环境
允许工作温度………………………………………………………………-10-+55℃
存储温度………………………………………………………………………-25-70℃
相对湿度……………………………………………………最大湿度95%，表面无凝露
2  EMC符合GB/T17626标准，IV级
电快速瞬变脉冲群抗扰度（GB/T17626.4-1999）…………………………………IV级
浪涌（冲击）抗扰度（GB/T17626.5-1999）………………………………………IV级
脉冲群磁场抗扰度（GB/T17626.9-1998）…………………………………………IV级
静电放电抗扰度（GB/T17626.2-1998）……………………………………………IV级
3 供电电源
电源输入额定电压………………………………………………………85~265V AC/DC
功率消耗………………………………………………………………………不大于5W
4 安全指标
绝缘电阻………………………………………………………不小于500 MΩ/DC500V
介质强度………………………………………………………………2kV，50Hz，1Min
冲击电压…………………………………±5kV，1.2/50us.0.5J正反各3次，间隔5s
5 测量及保护精度
保护精度………………………………………………………………………………1%
测量精度…………………………………………电流、电压0.5%，功率1%
频率精度…………………………………………………………………………<0.01Hz
6 精确工作范围
电流…………………………………………………………………………10%~140%Ie
电压………………………………………………………………………10%~110%Ue
频率……………………………………………………………………………45~55Hz
7 继电器输出
合跳闸控制接点…………………………………………………………AC 250V，10A
信号输出接点…………………………………………………………AC 250V，1A
8 开入量
供电方式…………………………………………………………内部供电或外部供电
供电电压…………………………………………………DC 220V，AC220V、AC110V
9 通讯
通讯协议…………………………………………………………………MODBUS-RTU
通讯速率…………………………………………………………1.2/2.4/4.8/9.6/19.2kbps
通讯地址范围…………………………………………………………………1-255
通讯接口……………………………………………………………………………RS485
并联限制………………………………………………………并联限制32台（RS485）
10 模拟量输出
精度等级……………………………………………………………………………0.5级
负载…………………………………………………………………………不小于500Ω
