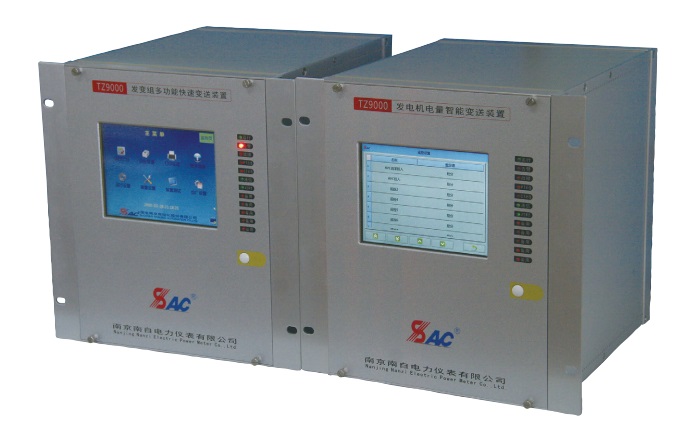

一、概述：
TZ9000 系列发变组智能变送装置是南京南自电力仪表公司结合多年生产、销售发变组电量变送器的基础上，根据现场实际使用经验
全新研发的具备保护功能的发变组智能变送装置。
TZ9000 系列发变组智能变送装置是基于新一代高性能工业级 32 位 ARM 微处理器，数据处理和信息存储能力强，可靠性高，运行
速度快。装置接入发电机机端电压和机端电流（保护级和测量级）进行采样 , 由智能变送装置计算出发电机的有功功率、无功功率、功率
因数、负序电流及频率，分别以 4 ～ 20mA 电流输出，供发电机功率自动调节系统和 DCS 系统使用，装置功率计算采用电流无缝切换技
术，满足发电机正常运行或发生故障时功率正确传输要求，可有效防止测量级电流互感器因电流过大或非周期饱和，导致无法正确输出
功率的缺陷，实现抗暂态功能。
装置适用于三相四线制（三相电压和三相电流输入）和三相三线制（接入机端 AB 和 BC 相间电压，机端 A 相和 C 相电流），同时
还具有可靠的 PT 断线和 CT 断线判别功能。
二、产品特点：
●高性能全新一代平台，高性能、高可靠、模块化设计
●管理主模块采用 32 位处理器、子模块采用总线不出芯片的 FPGA+MCU 混合型芯片技术，使产品的稳定性、运算速度以及响应速
度得到提升和保证；
●交流采样采用每周波 128 点高速采样，提供 13 次谐波计算输出，同时支持 50Hz 和 60Hz 系统；
●交流采集采用 FPGA 技术，使得采集动态范围宽 , 频率响应范围宽，精度高，具有一定电能质量分析功能；
●强电磁兼容性：整体铝合金面板、全封闭机箱，强弱电严格电气隔离，为实现较强的抗干扰在软件上也采取了相应的措施，对外
辐射也满足相关标准；
●提供装置显示与图形操控界面的编辑与下载功能，满足用户在装置上数据显示并实现图形化操控；
●高精度的时钟芯片，并配置有 GPS 硬件对时电路，便于全系统时钟同步；
●装置内部各模块与管理主模块采用高速可靠的 BLVDS 总线通信，使得重要信息可迅速上传，增强系统响应速度；
●直观、灵活的可视化逻辑可编程功能，方便用户功能的灵活应用与快速实现；
●对外接口配备双路高速以太网络通信，同时支持双串口通信连接，并集成了 IEC61850 标准通信规约和 Modbus/TCP 规约；
●装置支持两路独立电源供电，任意一路上电装置均能正常工作。
|
