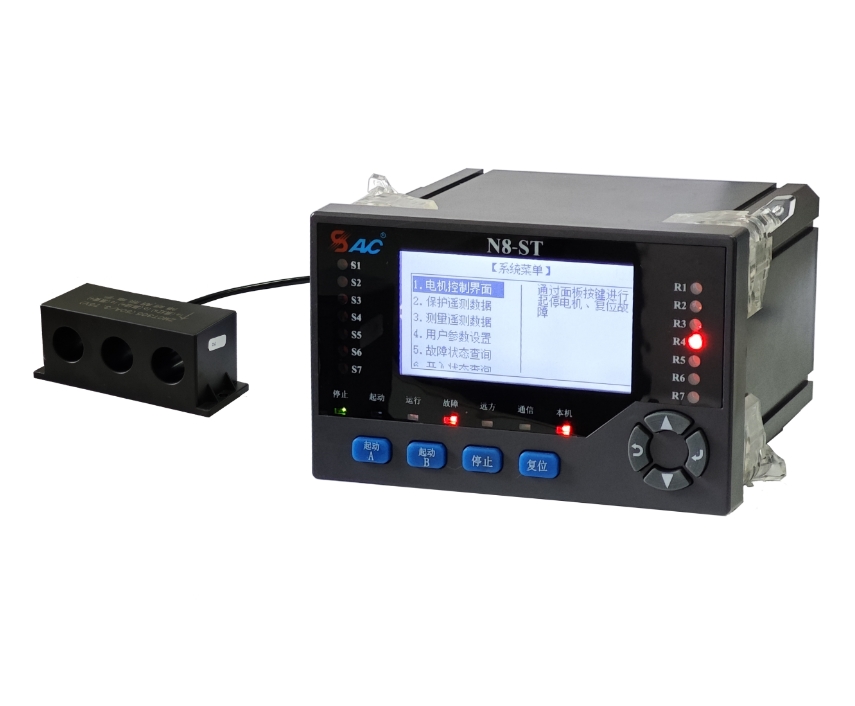

N8-ST 系列智能型电动机综合保护测控单元（以下简称综保）集电动机测量、保护、控制、通讯等功能

于一体。该产品取代了传统的热保护器，漏电保护器，中间继电器，电流互感器，控制开关，指示灯，变送

器等多种附加元件，是智能化MCC 柜的理想选择。该测控装置具有工作稳定可靠、测量准确度高、保护参

数设定简单等特点。

综保适用于额定频率50Hz、额定电压至400VAC、额定电流至800A 的电动机应用场所。该产品与接触器、

软起动器、塑壳断路器配合为低压交流电动机回路提供了一整套集控制，保护，监测和总线通讯于一体的

专业化的解决方案，简化了传统的电动机二次控制保护电路，提供了完善的电机控制和保护措施。

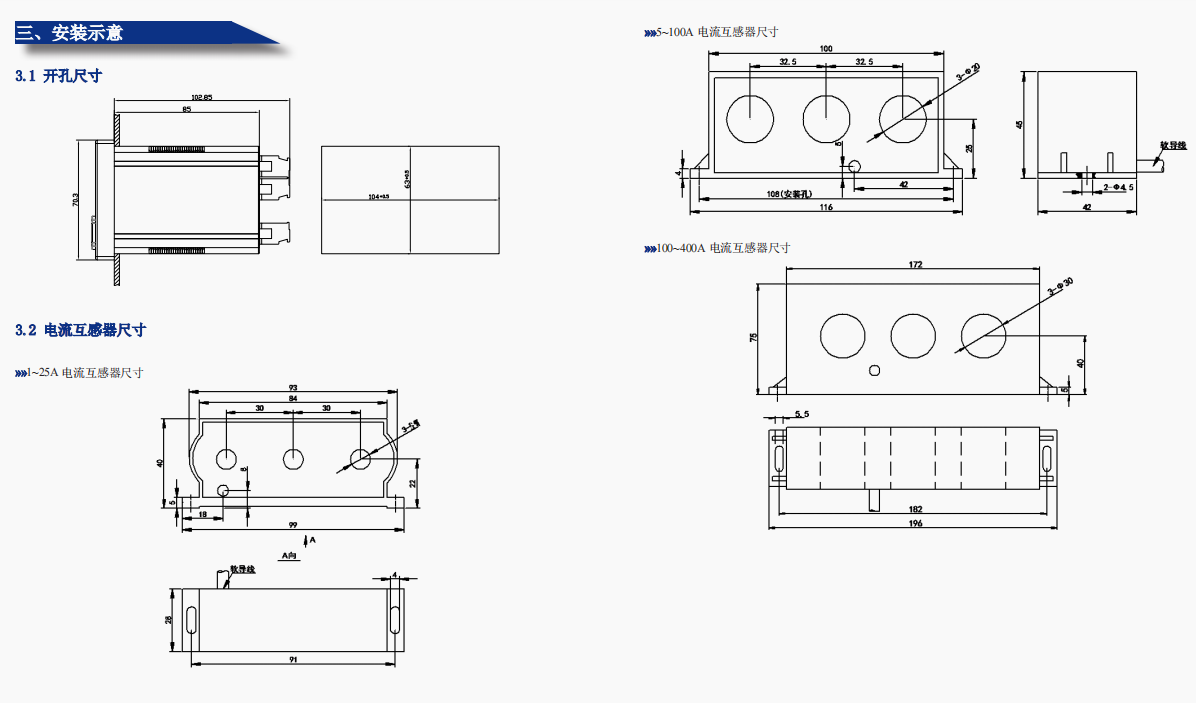

该产品采用了模块化设计，综保和专用互感器分体安装，产品体积小，结构紧凑，安装方便，在1/4

模数及以上的各种抽屉柜中可直接安装使用。

●高性能工业级32 位ARM 微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；

●辅助工作电源支持交、直流供电（AC 85 V ～265V 50Hz 或DC 100 V ～250V）；

●可同时测量三相电流、三相电压、正序电流、负序电流、零序电流、有功功率、无功功率、视在功率、电能等；

●支持电动机多种逻辑控制（直接起动、正反转控制、星三角起动、断路器起动、电阻降压起动、双向起动、

保护模式等）；

●支持DI 干节点（弱电DI）或湿节点（强电DI）输入，湿节点可选择交流或直流供电。所有DI 均支持自

定义编程，冗余性高；

●控制DO 支持交流或直流负载，信号DO 用于电机状态、装置自检、故障报警输出等。同时所有DO 均支持

自定义编程；

●保护功能：装置内置有多种保护，仅需简单选择即可实现保护的投入或退出、报警或跳闸，掉电不丢失；

●产品具有“抗晃电”功能，当生产工艺过程中发生短时晃电现象时，此功能可保护工艺过程的连续性；

●再（重）起动功能可实现低压电动机的分散式再起动，确保电动机不间断连续运行，并具有抗晃电立即再

起动和分批重起动功能；

●支持最多2 路4~20mA 模拟量输出，可选择电动机的各种运行参数（增选）；

●支持Modbus-RTU 通信协议、双Modbus-RTU 通信协议（增选）、Profibus-DPV0 通信协议（增选）；

●综保可存储50 条保护记录、50 条起停记录、50 条操作记录（高精度实时时钟），便于故障定位；

●综保可记录本次起动时间、本次起动花费时间、本次跳闸时间、本次运行时间、本次停车时间、累积运行

时间、累积停车时间、累积起动次数和累积停车次数，便于历史维护；

●综保可实时查询开关量的输入输出状态；

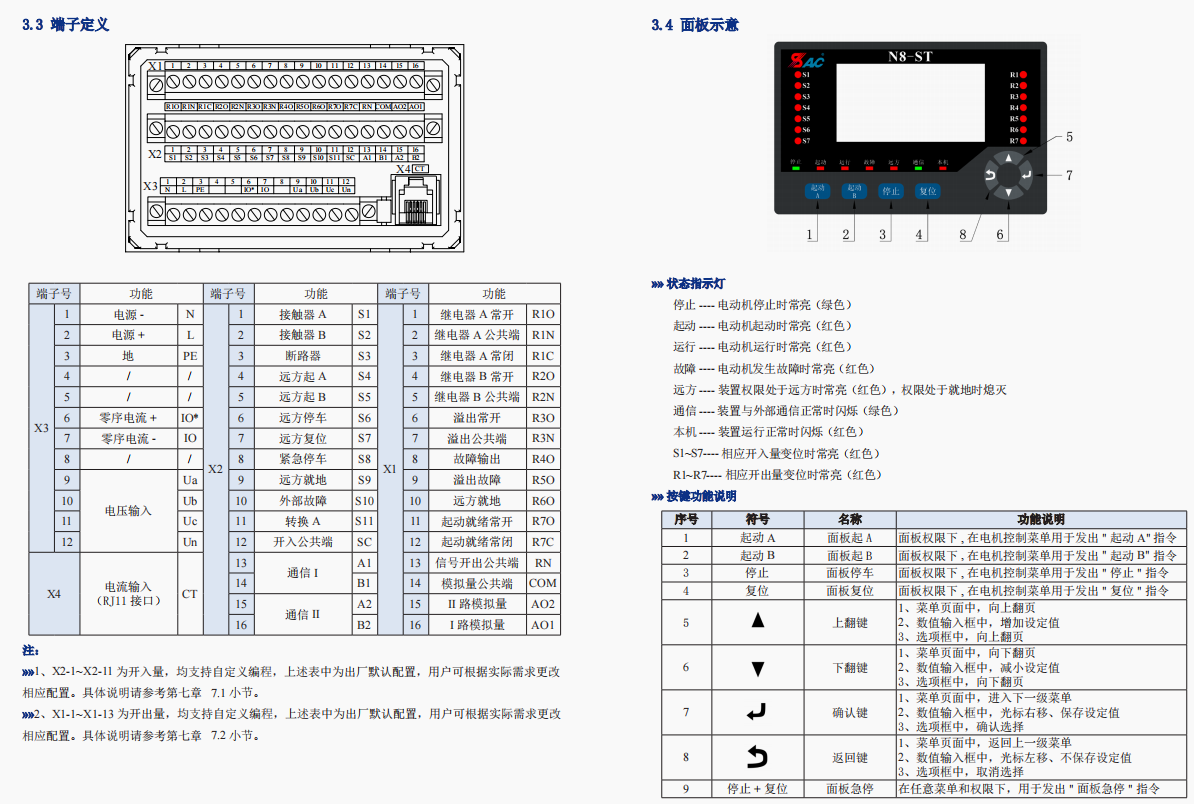

●综保具备友好的人机界面：全中文大屏高分辨率显示。
